高压线束作为新能源车辆内部电能传输的核心命脉，承担着电池、电机、电控以及车载充电机等关键部件之间的电力传输任务。很多人对高压线束的认知仅停留在线缆本体，实际上，一套完整的高压线束并非单一零部件，而是由多个功能部件协同构成的集成组件。今天我们一起来了解高压线束的组成有哪些？

高压线束组成：

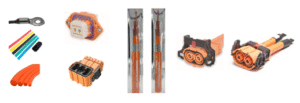

新能源高压线束由线缆、绝缘层、屏蔽层、护套、连接器及附件六大部分构成，各部分功能各异，共同保障高压系统安全可靠运行。

01、线缆

用于承担实际传输电流，导体通常采用铜芯或铝等导电性能好的材料，并具有适当的横截面积以承载预定的电流。

02、绝缘材料

导线表面会覆盖绝缘材料,比如交联聚乙烯(XLPE)等，这可以防止电流泄露并提供防护以承受高压。

03、屏蔽层

多采用铜箔或铜网编织结构，可抑制电磁干扰，防止外部信号侵入。

04、护套

除了绝缘层以外,为了进一步保护线束免受环境因素如温度、湿度、化学物品腐蚀和机械损伤的影响,高压线束还会加上护套,通常是由耐磨、耐高温的材料制成。

05、连接器

高压线束需要通过连接器连接到电池、电机等车辆组件。这些连接器必须有很好的绝缘性能和防护等级。

06、附件

附件包括固定卡扣等，用于线束固定、防水密封、标识识别，保障整车复杂环境下的可靠性。

这六个组件分别承担电气连接、物理防护和机械固定三大功能，共同构成符合标准的高压线束总成。钛极科技可提供定制化高压线束服务，连接器品牌、附件等可根据客户需求选配。想了解产品更详细信息，请访问钛极科技官网：https://taijikeji.com/
