铜排别称铜母线、铜母排、铜汇流排等等，在高低压电器、配电设备、母线槽、配电柜/箱等领域用作导电材料，在整个电路中起到电流传输和电气设备连接的作用，既然铜排有此重要功能，那么在选择铜排时，有哪些注意事项呢？

1、铜排、铝排的宽度与断路器出现端宽度应该保持一致，为了满足相关要求，直接负荷侧可适当减少铜排厚度；在分支母线和断路器连接时，母线冲孔用圆孔连接。

2、母线槽内零排与地排根据进出线方式确定安装位置；为方便安装互感器，低压计量柜内铜排应该断开，采用搭接块连接，并且搭接块的长度应该满足互感器安装检修的标准，大于4000A以上的采用绝缘板母线夹固定，禁用绝缘子。

3、中高压母线在穿过金属板时，应提供相配套的套管或采取其它绝缘措施。

4、母线用绝缘支持固定，确保母线与其他部件之间保持距离不变，两水平固定点距离不超过1000mm，垂直固定点不超过800mm。

5、铜、铝排折弯后不得出现裂纹和严重起皱等现象，皱纹高度不得大于1mm，弯曲半径一般不小于排后的2倍；在铜、铝排折弯不开裂、起皱不严重的前提下，允许弯曲半径等于母线厚度。

6、铜、铝母线与电器元件连接触面应该保持平整光洁，连接件的边缘及孔口无毛刺及凹凸不平等现象。

7、铜、铝母线的螺栓连接及支持连接处，母线与电器元件的连接以及距所有连接处10mm以内的地方不得涂漆。需要涂油漆的界面应平直，无明显的不整齐现象，不得有明显的弯曲现象。

大概了解如何选择铜母排后，不妨再学习下铜排折弯怎么量尺寸，主要有两种计算方法：

1、平弯（直角弯）外算法

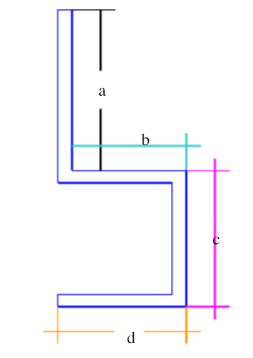

如图其料长计算公式：

总长=a+（料厚）+b+（料厚）+c+d-系数*直角弯的个数

注意：加料长时全按外加计算

系数基本如下：

2、平弯（直角弯）内算法

系数基本如下：

举例：

料厚为3mm时，总长=L+0.3+H+0.3

料厚为5mm时，总长=L+1+H+1

料厚为10mm时，总长= L+1.5+H+1.5

注意：每个角加两次

钛极科技专业生产铜排，按照工艺分有挤塑型铜排、浸塑型铜排、热塑套管类铜排、层叠软铜排，还有铝排和铜铝复合母排，广泛用于大电流电解冶炼工程等领域，还可以用于新能源汽车电池、储能电池等场所。有需要的朋友和我们联系。
