接地铜排又叫接地汇流排，电气设备与大地的有效连接叫做接地，接地铜排是电气设备接地使用的连接排。在机房使用接地铜排较多，一般是安装在机房至地网的地线前端，机房内所有设备的接地都汇集在该汇流排上。除此之外，接地汇流排还广泛用于配电箱、电化电镀、化工烧碱、储能电池等场所，在电路中起到电流传输和连接电气设备的作用。钛极科技小编看到不少朋友对接地铜排规格的选择表示好奇，现在铜排制造商钛极科技为大家解答疑惑。

我们先来看看接地铜排常见的规格尺寸有哪些？

接地铜排常见规格尺寸表

接地铜排在接地导体与连接系统中各个金属部件之间建立一个等电系统，并且该系统的电压几乎为零，能在发生过电流或者出现故障时有效保障人员和设备的安全。作为电气设备常见的导电连接产品，电信专用20空汇流铜排的规格是400*120*6mm。

接地铜排的规格应该按照铜排的载流量来选择，铜排有平放和竖放两种形式，并且竖放的载流量略大于平放，下面是铜排载流量的计算公式。

1、估算法：

单条铜母排载流量= 宽度(mm) X 厚度系数

双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数)

铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方。

2、载流量计算方法：

双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）

3层铜排[40℃]=2单层铜排[40℃]

4层铜排[40℃]=单层铜排[40℃]*2.45

铜排[40℃]= 铜排[25℃]*0.85

铝排[40℃]= 铜排[40℃]/1.3

然后再根据下表来选择规格尺寸。

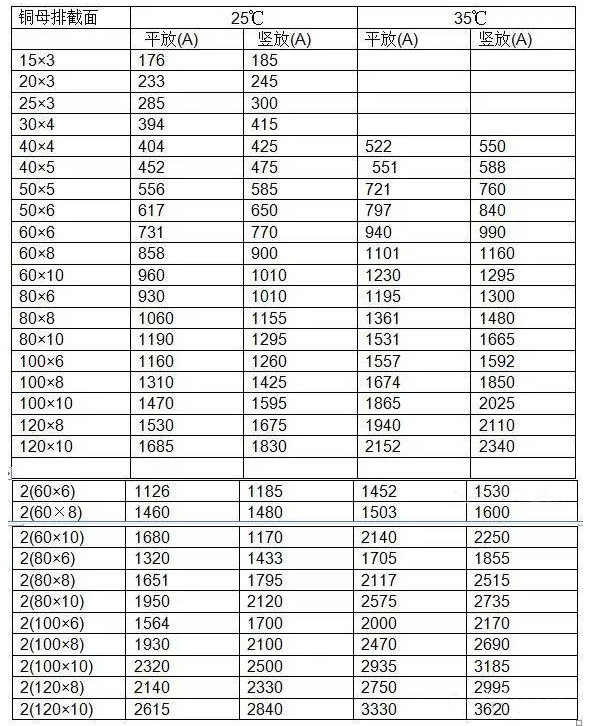

常见铜排规格尺寸及载流量表

东莞钛极科技电气有限公司拥有一支专业的研发团队，我们能生产各式各样的铜排，我们的铜排可折弯度大，电阻率低，表面光洁，导电性能强，抗拉强度高，支持来图定制！
